Клавіатура, базер і нові антенки

Ну то що ж, цього разу я вирішив додати ще кілька речей, які я вважаю цікавими і корисними. По-перше, я вирішив додати зовнішню клавіатуру щоб можна було вводити текст безпосередньо на пристрої, а не через телефон. Це значно спрощує процес комунікації. По-друге, було б добре чути коли приходить повідомлення, тому що з телефоном то аплікація показує що і коли прийшло а без нього то хіба екранчик замигає і як не будеш дивитись на екранчик то і не дізнаєшся, ну от тому треба додати базер. Там здається плата підтримує його. По-третє, треба спробувати використати антенки які краще передають сигнал. Я так розумію чим більша антенка тим далі можна надіслати повідомлення. Хоча є варіанти використовувати ретранслятори але не знаю як це працює і поки до цього не дивлюсь.

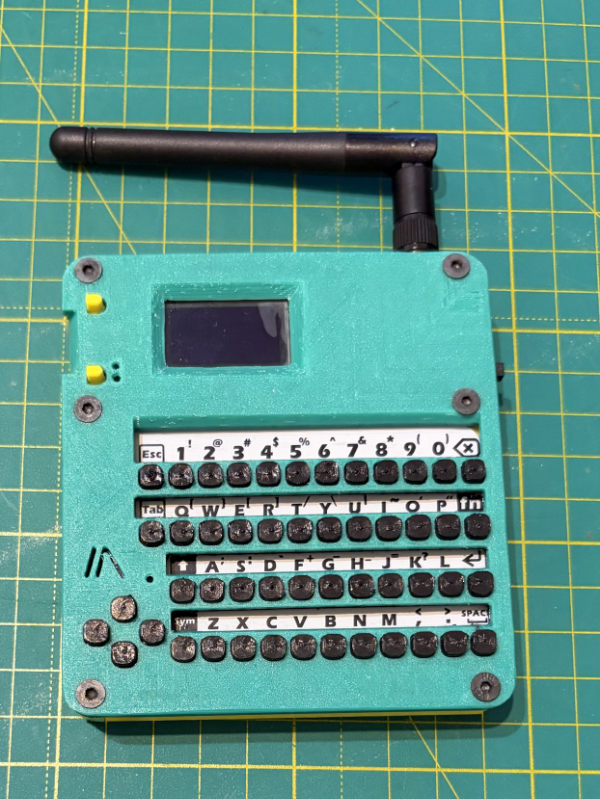

Трохи пошукав по інтернету і здається є непоганий і не дуже дорогий кандидат для клавіатури. Це M5Stack CardKB, вона досить маленька і я знайшов кілька прикладів як її підключити до Heltec V3. І поки шукав за клавіатурою то знайшов відразу корпус який підходить для того щоб помістити туди і Heltec V3 і клавіатуру. Тобто, якщо все піде добре то можна буде зробити пристрій який буде працювати без телефону і можна буде надсилати повідомлення безпосередньо з нього. Що до базера то це все ніби просто, майже у кожній старій іграшці був звуковий сигнал і як вона ламалась то була звичка вийняти “корисні запчастини” і базер був одним з них. Хоча так корисність їх сумнівна напевно, це коли в тебе є пакет з купою різних частин які напевно не зовсім то і мають шанс бути скористаними. Ну але цього разу і базер і перемикач виявились корисними. Також замовив трошки більші антенки щоб спробувати збільшити дальність зв’язку.

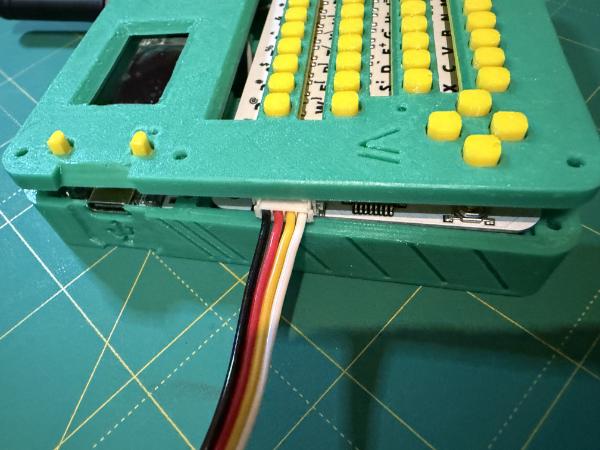

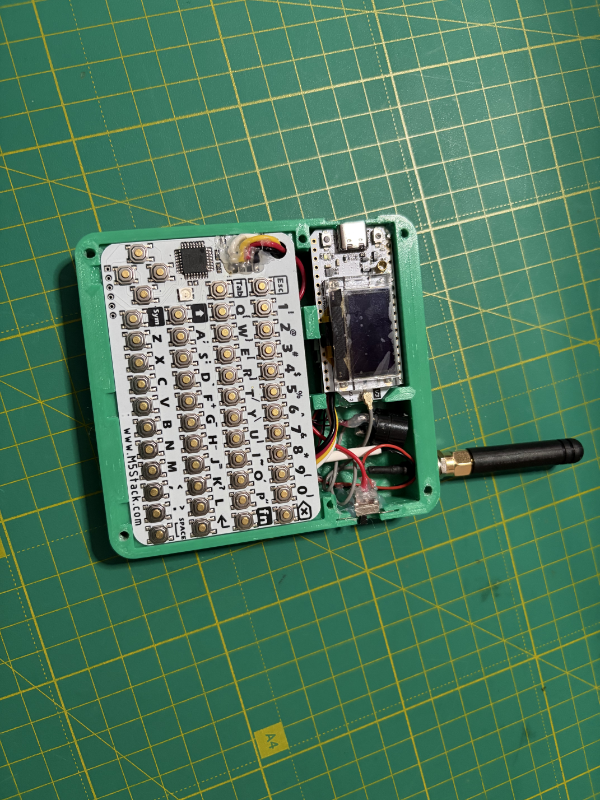

При збиранні пристрою виявилось, що корпус який я знайшов не зовсім підходить для того щоб помістити туди і Heltec V3 і клавіатуру. На самій клавіатурі конектор знаходиться зверху і він досить великий. Ну так один варіант був це спробувати випаяти конектор і запаяти дроти на плату без конектора. На жаль, цей процес не дуже легкий, хоча то напевно залежить від практики. Поки я випаював контакти конектора то зірвав один контакт на самій платі клавіатури. Добре що там було трішки місця ще і я злегенько зачистив доріжку і запаяв дріт до доріжки. Не знаю наскільки то надійно, але поки працює.

О на рахунок базера теж був момент, запаяти його було легко і в корпус він помістився, але ніяк не хотів працювати. От через після кількох годин пошуків я зрозумів що треба обов’язково в аплікації Meshtastic ввести пін на який запаяний базер щоб він запрацював.

Так от, після налаштування базера я відключив блутуз і спробував надіслати повідомлення з одного пристрою на інший. І воно спрацювало! Базер запищав, екранчик показав що прийшло повідомлення і я зміг його прочитати. Це було дуже круто, бо тепер можна надсилати повідомлення без телефону.

Дальність ще не міряв. І те як довго працює батарея теж не знаю.

Є ще кілька варіантів як його можна розширити, наприклад додати GPS модуль щоб можна було відслідковувати місцезнаходження пристрою. Але поки що це все на стадії ідей.

• Зовнішня клавіатура
• Базер
• Інші антенки для збільшення дальності зв’язку
• Новий корпус для розміщення всіх компонентів

Чи то кінець історії? Думаю ні, але поки що це все на стадії ідей та експериментів.
